Elke ruimte in sportcomplex perfect te klimatiseren

©

In het nieuwe topsportcentrum SportQube te Nijmegen wordt les gegeven in verschillende sportdisciplines. Dit vereist in elke trainingsruimte een ander klimaat. Bovendien was het gewenst om de grotere sportzalen bij kleinere events in tweeën te delen en in elk deel een eigen klimaat te regelen. Paul Laurensse, operationeel manager van Kemtec installatietechniek: “op basis van onze ervaring met het project Bastei hebben wij bij dit project eveneens Climotion® toegepast. Climotion® is optimalisatiesoftware dat is geïntegreerd in het regelsysteem van de luchtbehandelingsinstallatie. Het zorgt voor een ongerichte chaotische stroming van de lucht. Op basis van de druk, temperatuur en de CO2-concentratie worden de toegevoerde lucht en de lucht in de ruimte perfect gemengd. Warmte onder het plafond, of koude op de vloer bestaan niet meer. Elke sporthal heeft op elk niveau dezelfde luchtkwaliteit en de gewenste temperatuur. Hierdoor zijn er geen gerichte luchtstromingen meer en dus ook geen tocht. Ook koudeval langs ramen is verleden tijd. Naast deze comfortvoordelen bespaart Climotion® minstens 20% op energie.”

Broedplaats voor innovatie

In de SportQube wordt aan top- en breedtesport, onderwijs, wetenschap, medische begeleiding en onderzoek gedaan. Men verwacht dat door clustering van de juiste clubs en organisaties in één accommodatie, een natuurlijke broedplaats van kennis, onderzoek en innovatie ontstaat. De architect heeft het concept vertaald in een open architectonisch ontwerp. Het gebouw zorgt letterlijk voor onderlinge verbinding tussen de verschillende deelnemers. Alle en de vele hoge ruimtes staan visueel met elkaar in verbinding dankzij de vele glaspartijen.

Klimaat ook afgestemd op bezetting

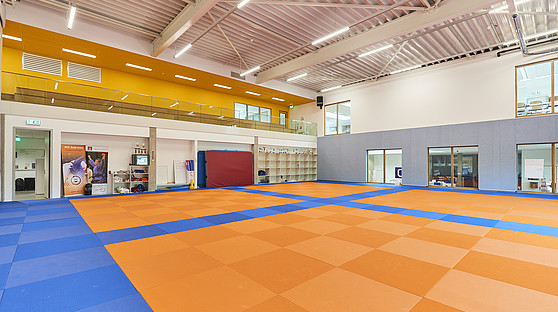

Het klimaat in de sportzalen en algemene ruimten wordt verzorgd door drie luchtbehandelingskasten. Daarnaast beschikken de algemene ruimten en kleedlokalen over vloerverwarming. Voor koeling is de judozaal met een nakoeler uitgerust, de overige zalen met naverwarmers die in de kanalen zijn geïnstalleerd. De warmtevoorziening geschiedt met cv-ketels, de koeling met twee koelmachines (lucht/water warmtepompen) en de warmwatervoorziening met een direct gestookte boiler. Alle installaties worden met BACnet DDC-automatiseringsstations geregeld en zijn gekoppeld aan het Qanteon gebouwbeheersysteem. In verband met de wisselende bezetting kan de beheerder met het gebouwbeheersysteem Qanteon, de klokprogramma’s van elke sportzaal eenvoudig op een pc instellen. Zo kan in elke sportzaal het binnenklimaat optimaal worden afgestemd op het gebruik en energie worden bespaard. Ook Kemtec kan met Qanteon de installaties op afstand beheren, storingen zien en trends bijhouden.
