Plongez au cœur d’un environnement urbain, entre sciences, art, culture et éducation, le passé et le futur ou encore la tradition et l'innovation. Le Humboldt Forum, qui se dresse fièrement dans le quartier de Berlin Mitte sur une superficie de plus de 40 000 mètres carrés, a ouvert les portes de son musée en 2021. L'innovation au sein de ce bâtiment centenaire ne réside pas seulement dans le contraste entre les éléments ultramodernes et les éléments baroques reconstruits, mais aussi dans son concept très intelligent de Chauffage, de Ventilation et de Climatisation (CVC) - dont les bases ont été posées par les experts de Kieback&Peter avec l'installation d'un système intelligent d'automatisation du bâtiment adapté. Ils ont également pris en charge la protection contre l'incendie en installant un système de désenfumage conforme à SIL 2 via des systèmes de bus ASi.
Musée universel sur l'île de la Spree

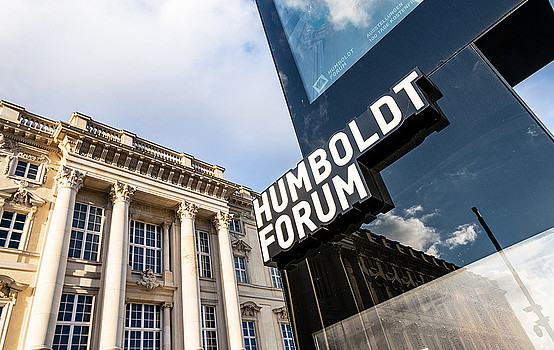

Le bâtiment a été conçu par l'architecte italien Franco Stella comme une renaissance du Palais de Berlin, qui avait été bombardé en 1950. Avec un coût de plus de 640 millions d'euros, le musée combine des éléments historico-baroques et contemporains. Le sponsor du nouveau centre pour la culture, l'art et la science est la Fondation Humboldt Forum du Palais de Berlin, qui présente une exposition sur l'histoire du site, ainsi que l'exposition Berlin Global, le Musée ethnologique et le Musée d'art asiatique, entre autres.
Un projet unique aux exigences diverses
"En ce qui concerne la technologie CVC, le projet du Forum Humboldt est très exigeant - pas seulement en raison de sa taille, qui couvre une surface brute de plus de 96 000 m² et environ 100 000 m³ de béton coulé", souligne Michael Thoma, responsable de la GTB au Forum Humboldt. Selon Mr Thoma, la diversité des objets et leurs exigences distinctes en matière de température et d'humidité constituent un autre défi. Le système d'automatisation doit donc faire face à un système d'automatisation des pièces très exigeant dans les zones d'exposition. Il existe un système de ventilation distinct pour chaque zone d'exposition, ce qui signifie qu'un total de 41 systèmes de climatisation complets ont été installés dans le Forum Humboldt. Par ailleurs, le système d'automatisation contrôle un système sophistiqué de CVC multivalent avec diverses sources de refroidissement à haute et basse température, ainsi qu'un système de chauffage bivalent durable basé sur le chauffage urbain et l'énergie géothermique. Enfin, les équipes de Kieback&Peter ont été chargées d'installer un système de désenfumage répondant à des exigences de sécurité rigoureuses selon SIL2.
Une commande du système extrêmement efficace grâce au logiciel BMS ultra-performant et à des automates DDC conviviaux
Pour garantir de façon sécurisée et économique un fonctionnement personnalisé et éco-énergétique des équipements techniques complexes au sein des bâtiments, Kieback&Peter a installé son propre logiciel de GTB intelligent à haute performance, GLT-SW5000N. L’entreprise a également installé près de 70 automates de régulation DDC4000 et 285 armoires électriques sur un total de 46 points focaux d'automatisation (ASP) entre décembre 2016 et mai 2021. Le système de Gestion Technique de Bâtiment, qui a été installé sur deux serveurs dans une armoire réseau de 19 pouces, se caractérise par des fonctions multi-utilisateurs et multitâches en temps réel. Il est possible d’accéder au logiciel rapidement et en toute sécurité, où que l’on soit dans le bâtiment, depuis un simple ordinateur portable connecté au réseau et équipé d’une interface en miroir du logiciel BMS. Les utilisateurs peuvent établir des mesures d'économies d'énergie et de coûts à partir des données fournies par le système de GTB, optimiser les processus et corriger les erreurs. L’interface utilisateur graphique offre également un haut niveau de transparence de l'installation lors de l'exploitation, de la modification et de l'observation des états, des valeurs et des événements. Le DDC4000 communique via un système de bus BACnet et peut également être utilisé manuellement sur site à partir d’un écran tactile intuitif en couleur. Grâce à la station autonome, le personnel du musée universel dispose de fonctionnalités de contrôle, d’optimisation, de surveillance et de supervision qui répondent parfaitement à leurs exigences spécifiques. Placés au cœur du système d’automation des bâtiments, les automates DDC4000 conçus par Kieback&Peter veillent à ce que les informations enregistrées par tous les appareils installés sur le terrain, tels que les capteurs de température et les clapets de ventilation, soient recueillies et transmises au système de GTB. Le tout aboutissant à une gestion opérationnelle hautement synergique, confortable et économique.
Même en cas d’incendie, le système d’automation des bâtiments Kieback&Peter assure la sécurité de tous les visiteurs et des biens de valeur à l’intérieur du Humboldt Forum. Conformément aux spécifications, les clapets d’extraction de fumée sont connectés à des contrôleurs ASi certifiés SIL2. Dans la mesure où les contrôleurs ASi communiquent au moyen du protocole Modbus, les spécialistes Kieback&Peter ont créé un programme intégré à la passerelle pour leur permettre de communiquer avec les automates DDC et le système de Gestion Technique de Bâtiment. Pas moins de 2 300 clapets coupe-feu forment une chaîne d’extraction de la fumée, dont le système a été installé dans des conduites indépendantes du système de ventilation. « C’est un honneur de pouvoir participer à un projet d’une si grande importance et d’une telle envergure culturelle et politique », explique avec fierté Sebastian Zerwer, expert K&P, en guise de conclusion.
