Die INOTEC Sicherheitstechnik GmbH - führender Hersteller in der Not- und Sicherheitsbeleuchtung hat den Anspruch die Lenkung auf Fluchtwege im Brandfall optisch dynamisch zu lenken. Mit Hilfe von Verrauchungsszenarien, umgesetzt von Kieback&Peter, werden den Endkunden der INOTEC Brandfälle simuliert. Mit Hilfe dieser Simulationen wird es möglich, ohne echte Brandfälle, die individuelle Sicherheitstechnik für Fluchtwege vorzuführen und das dynamische Fluchtwegleitsystem „D.E.R.“ von INOTEC damit sichtbar zu machen.
Gefahrenquelle: Dichter Rauch

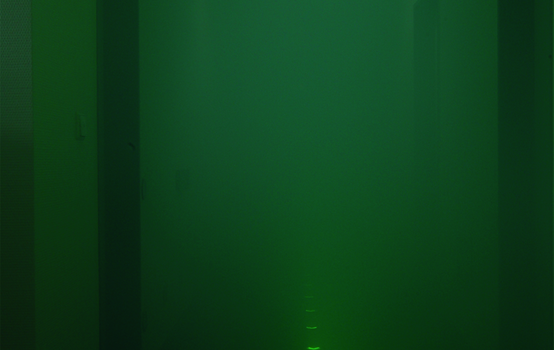

Warum braucht es ein dynamisches Fluchtwegleitsystem? Grundsätzlich ist eine optische dynamische Fluchtweglenkung eine funktionale Ergänzung zu einer klassischen Not- und Sicherheitsbeleuchtung. Das größte Problem bei einem Brand ist der Rauch, nicht das Feuer! Da Rauch heiß ist, sammelt er sich an der Decke: Allgemein- und Sicherheitsbeleuchtung werden unwirksam, hoch montierte Rettungszeichen sind nicht mehr erkennbar. Eine flüchtende Person bewegt sich in völliger Dunkelheit – orientierungslos. Es bildet sich allerdings über dem Boden eine rauchfreie bzw. raucharme Zone von etwa einem Meter Höhe. Hier sind Orientierung und Überleben möglich.
Ein dynamisches Fluchtwegleitsystem bietet Personen in einem verrauchten Bereich eine Orientierungshilfe. Dafür muss sie bodennah montiert sein und durch eine Richtungsangabe mit dem kürzesten Weg aus dem Gefahrenbereich herausleiten.

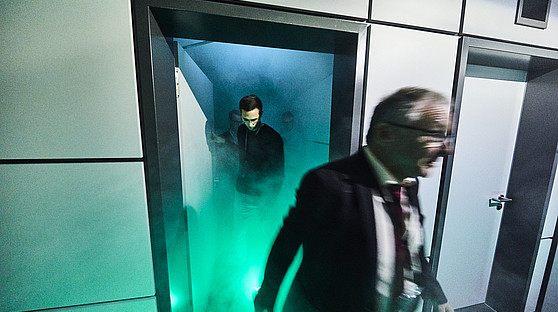

Um den Kunden der INOTEC Sicherheitstechnik GmbH diese flexible Rettung im Brandfall möglichst echt, aber ohne wirkliche Gefahr, zu demonstrieren, wurde Kieback&Peter beauftragt. Mit der entsprechenden Gebäudetechnik, in diesem Fall: Lüftungsanlagen, können wir die Räumlichkeiten verrauchen, um einen bestimmten Brand zu simulieren. Während der Verrauchung werden die Kunden in die Lage versetzt, die Fluchtwegleitsysteme live zu erleben. INOTEC kann Ihre innovative Sicherheitstechnik im Brandfall vorführen.
Gebäudeautomation, smart geregelt für die Lebensrettung
Kieback&Peter projektierte für diese wichtigen Brandsimulationen zunächst eine DDC4200e, in die eine Vernebelungsanlage integriert ist. Die Gebäudeleittechnik wurde dann über Bacnet mit dem Bestandssystem KNX vernetzt und ca. 50 Datenpunkte übergeben. Diese Parameter werden zur Weiterverarbeitung von INOTEC genutzt, um die Lüftungsanlage via kundeneigenes Tablet zu bedienen, auf denen die gewünschten Bilder der Verrauchung abgebildet werden.
Kieback&Peter hat zu diesem Zweck eine konventionelle Druckregelung integriert, die bei Anforderung eines Verrauchungsszenarios wie folgt reagiert: Die motorischen Absperrklappen (AK001 – AK026) sind im Normalfall geöffnet und werden bei Anforderung eines Verrauchungsszenarios passend zugefahren. Dann schaltet sich die RLT-Anlage auf 100 % Umluftbetrieb und der Fortluftventilator wird abgeschaltet. So wird ein „echtes“ Verrauchungsszenario erzeugt. Entsprechend der Brandentwicklung startet die dynamische Fluchtweganzeige in Rettungs-zeichenleuchten der INOTEC Sicherheitstechnik GmbH.
